O-krúžky a hriadeľové tesnenia: rozdiel, ktorý rozhoduje o životnosti stroja

Neplánovaná odstávka výrobnej linky kvôli netesnosti hydraulického valca alebo prevodovky patrí medzi najdrahšie prekvapenia, aké môže mať prevádzkový manažér na stole. Príčinou býva prekvapivo často banálna vec: niekto pri objednávke alebo montáži zamenil dva odlišné typy tesnenia, ktoré na prvý pohľad vyzerajú podobne, ale plnia úplne inú funkciu. O-krúžok a hriadeľové tesnenie (simmerring) patria medzi najčastejšie používané tesniace prvky v priemysle, no zamieňajú sa oveľa častejšie, než by si väčšina technikov priznala. Následkom je predčasné opotrebovanie, únik média a v horšom prípade poškodenie drahšieho komponentu, ako je samotné tesnenie. Pochopenie rozdielu medzi statickým a dynamickým tesnením preto nie je akademická otázka, ale priama úspora nákladov na údržbu a prevádzkovú kontinuitu.

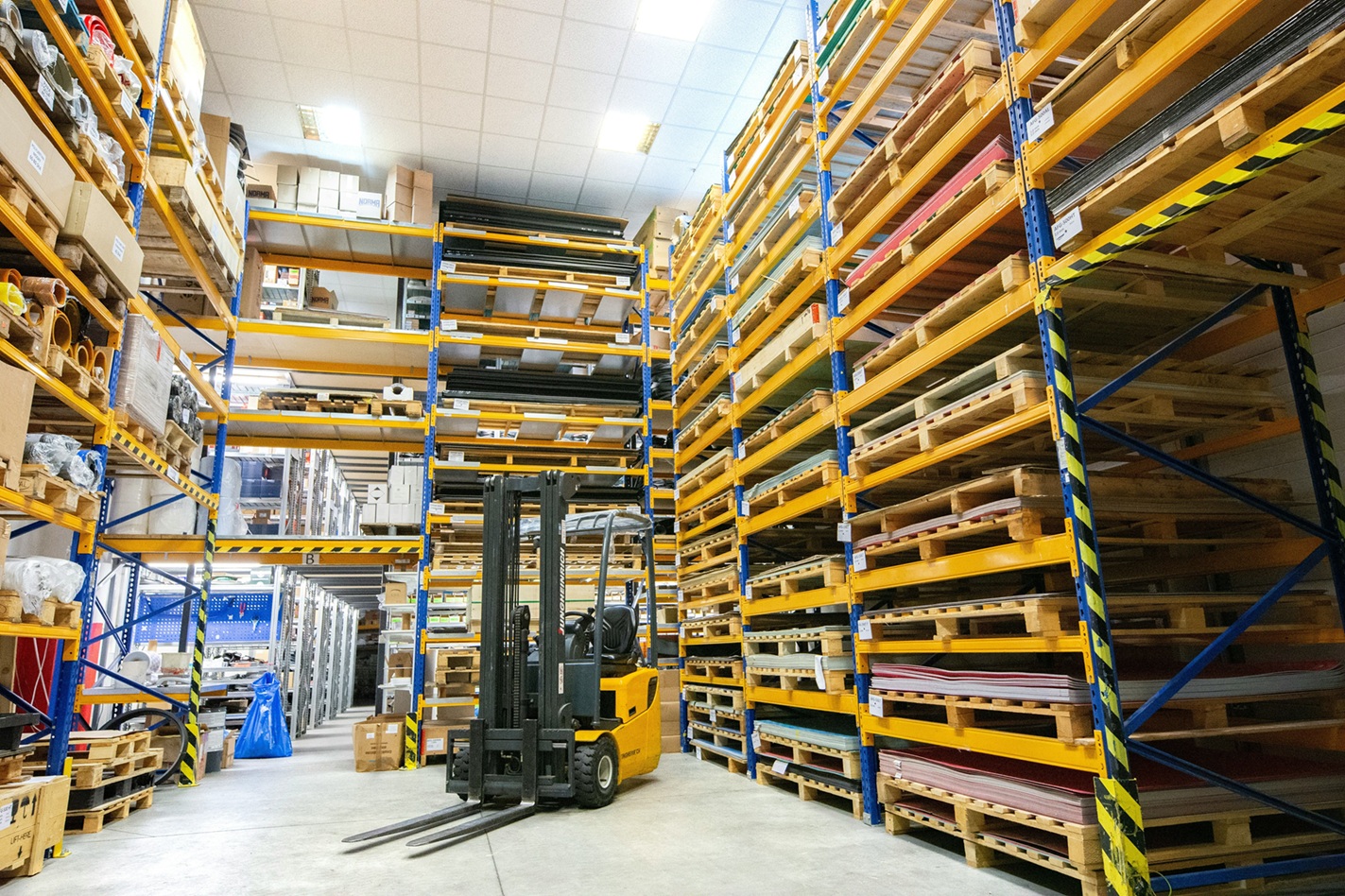

Práve v otázkach správneho výberu tesniacej techniky pre konkrétnu aplikáciu pomáha bohatá ponuka tesnení a tesniacej techniky od AFINIS Group, ktorá vďaka 31-ročným skúsenostiam a viac ako 85 000 skladovým položkám pokrýva prakticky celé spektrum priemyselných a údržbárskych aplikácií. Firma so sídlom v Bratislave ponúka nielen štandardné rozmerové rady o-krúžkov a guferá, ale aj poradenstvo pri výbere materiálu a expresnú výrobu tesnení na mieru do 24 hodín, čo je pri neplánovanej odstávke často rozhodujúci faktor.

O-krúžok: jednoduché statické tesnenie s obrovským rozšírením

O-krúžok je torusový (prstencový) tesniaci prvok kruhového prierezu, ktorý sa vkladá do drážky medzi dve súčiastky a stláčaním materiálu medzi nimi vytvára tesniaci efekt. Princíp funguje na základe elastickej deformácie: materiál o-krúžku sa pri montáži mierne stlačí a vytvorí kontaktný tlak, ktorý bráni prieniku kvapaliny alebo plynu.

 Kľúčové vlastnosti o-krúžkov:

 Jednoduchá geometria – kruhový prierez, žiadne asymetrické tesniace pery

• Prevažne statické nasadenie – tesnia medzi dvoma nepohybujúcimi sa alebo len minimálne sa pohybujúcimi plochami (napr. veko a teleso čerpadla, prírubové spoje, hydraulické konektory)
• Široké spektrum materiálov – NBR (nitrilkaučuk), FKM/Viton, silikón, EPDM, podľa chemickej a teplotnej odolnosti
• Nízka cena a jednoduchá montáž v porovnaní s komplexnejšími tesniacimi riešeniami

O-krúžky sa dajú použiť aj v obmedzenom dynamickom režime (napríklad na piestoch s pomalým pohybom), no ich hlavná doména je statické tesnenie, kde nedochádza k trvalému kĺzavému pohybu medzi tesniacimi plochami.

Hriadeľové tesnenie (simmerring): dynamické tesnenie rotujúceho hriadeľa

Hriadeľové tesnenie, bežne označované aj ako guferá alebo pod obchodnou značkou simmerring, rieši úplne inú úlohu: zabraňuje úniku maziva alebo prieniku nečistôt v mieste, kde rotujúci hriadeľ prechádza cez teleso stroja (napríklad prevodovky, elektromotora alebo čerpadla). Na rozdiel od o-krúžku ide o dynamické tesnenie – musí fungovať spoľahlivo aj pri tisícoch otáčok za minútu, počas celej prevádzkovej životnosti stroja.

Konštrukčne sa hriadeľové tesnenie skladá z kovového kostrového prstenca, elastomérovej tesniacej pery a spravidla aj napínacej pružiny, ktorá udržiava konštantný prítlak pery na povrch hriadeľa aj pri jeho opotrebovaní. Medzi bežné varianty patria:

• Guferá – klasické radiálne hriadeľové tesnenie s jednou alebo dvomi tesniacimi perami
• Sevanitové tesnenia – konštrukcia vhodná pre špecifické priemyselné aplikácie s vyššími nárokmi na tesnosť
• Axiálne tesnenia – tesnia v smere osi hriadeľa, nie radiálne
• V-krúžky a K-krúžky – doplnkové elastomérové tesniace prvky, často kombinované s hlavným radiálnym tesnením ako ochrana proti nečistotám
• Opravné púzdra – riešenie pre prípad, keď je povrch hriadeľa v mieste tesnenia opotrebovaný a bránia správnemu dosadnutiu tesniacej pery

Prečo sa tieto dva prvky tak často zamieňajú

Zámena vzniká najčastejšie pri objednávaní podľa rozmeru bez špecifikácie typu, alebo keď technik pri revízii nahradí pôvodný komponent vizuálne podobným, ale funkčne odlišným dielom. Kým o-krúžok pri statickom spoji dokáže istý čas fungovať aj v „núdzovom“ nasadení, nasadenie o-krúžku tam, kde je potrebné dynamické radiálne tesnenie hriadeľa, takmer vždy vedie k rýchlemu úniku maziva a následnému opotrebovaniu ložísk či ozubených kolies v dôsledku nedostatočného mazania.

Materiály a ich vplyv na životnosť tesnenia

Voľba materiálu rozhoduje o tom, ako dlho tesnenie vydrží a v akých podmienkach môže pracovať:

•  NBR (nitrilkaučuk) – univerzálny materiál pre minerálne oleje a tuky, bežný teplotný rozsah približne od -30 °C do 100 °C, cenovo dostupný
• FKM/Viton – vysoká odolnosť voči teplu (bežne do 200 °C) a chemickej agresivite, vhodný pre náročnejšie priemyselné a niektoré procesné aplikácie
• PTFE (teflon) – nízky koeficient trenia, výborná chemická odolnosť, vhodný najmä tam, kde elastoméry rýchlo degradujú (agresívne médiá, vysoké teploty, suchý chod)
• Silikón a EPDM – špecifické aplikácie s dôrazom na odolnosť voči poveternostným vplyvom alebo pare

Pri hriadeľových tesneniach navyše záleží na kvalite a povrchovej úprave kostrového prstenca a na type pružiny, ktorá udržiava prítlak tesniacej pery. Renomovaní výrobcovia ako Freudenberg, Dichtomatik alebo SKF ponúkajú rady prispôsobené konkrétnym priemyselným normám a prevádzkovým podmienkam, s čím pracuje aj ponuka AFINIS TRADE®.

Ako správne vybrať medzi o-krúžkom a hriadeľovým tesnením

Rozhodovanie by malo vychádzať z niekoľkých jasných otázok:

1. Ide o statické, alebo dynamické spojenie? Ak sa plochy voči sebe trvalo neposúvajú, ide o kandidáta na o-krúžok. Ak cez teleso prechádza rotujúci hriadeľ, potrebné je hriadeľové tesnenie.
2. Aké je médium a jeho teplota? Minerálny olej, chladivo alebo agresívna chemikália výrazne zužujú výber vhodného materiálu.
3. Aké otáčky a obvodová rýchlosť hriadeľa sa očakávajú? Vyššie otáčky kladú vyššie nároky na kvalitu tesniacej pery a chladenie v mieste kontaktu.
4. Je potrebná ochrana proti nečistotám zvonka? V takom prípade sa hlavné tesnenie často kombinuje s prídavným V-krúžkom.
5. Je povrch hriadeľa v pôvodnom stave, alebo už opotrebovaný? Pri opotrebovanom povrchu je namieste zvážiť opravné púzdro namiesto opakovanej výmeny samotného tesnenia.

Pri neistote v niektorom z bodov sa oplatí konzultácia priamo s dodávateľom. Služba AFINIS FLEX® rieši práve tieto prípady formou technického poradenstva a návrhu tesnenia na mieru, zatiaľ čo AFINIS EXPRESS® dokáže potrebné tesnenie vyrobiť do 24 hodín, ak je k dispozícii vhodný polotovar na sklade, čo je zásadné pri neplánovanej odstávke.

Produktové riešenia AFINIS TRADE®

V rámci služby AFINIS TRADE® je k dispozícii komplexný sortiment pre obe kategórie:

Pre statické tesnenie:

•  O-krúžky v štandardných aj neštandardných rozmeroch
• O-krúžkové sady pre rýchlu údržbu a servisné zásahy

 Pre dynamické tesnenie hriadeľa:

•  Guferá (klasické radiálne hriadeľové tesnenia)
• Sevanitové tesnenia pre špecifické priemyselné nasadenie
• Axiálne tesnenia
• V-krúžky a K-krúžky ako doplnkové ochranné prvky
• Opravné púzdra pre opotrebované hriadele

Súčasťou ponuky je aj SIMMERRING® SELEKTOR – nástroj na výber správneho typu a rozmeru hriadeľového tesnenia priamo podľa parametrov konkrétnej aplikácie, čo výrazne skracuje čas potrebný na správnu voľbu komponentu.

Porovnávacia tabuľka: o-krúžok vs. hriadeľové tesnenie
